Cómo reparar un eje diferencial

Saber cómo reparar un eje diferencial mantiene la cortadora-rebobinadora en marcha y protege la calidad de las bobinas. El eje diferencial (también conocido como eje de fricción) permite que cada núcleo de una línea de corte longitudinal rebobine con su propia tensión, de modo que las bobinas salen parejas y bien apretadas incluso cuando los diámetros de los núcleos no coinciden. Cuando aparecen bordes flojos, desplazamientos laterales o durezas desiguales, el origen suele estar en el eje y no en la banda. Esta guía ofrece a los ingenieros de mantenimiento y a los responsables de planta un procedimiento de reparación práctico: cómo diagnosticar la avería, qué piezas se pueden reacondicionar en la propia planta y cuándo sale más a cuenta sustituir el eje que perseguir un síntoma. XW Machinery fabrica ejes diferenciales, de bolas y de chaveta para líneas de corte y rebobinado de todo el mundo, por lo que los pasos que siguen reflejan la práctica real del servicio en campo.

¿Qué es un eje diferencial?

Un eje diferencial soporta varios núcleos sobre una misma barra y permite que cada uno patine de forma independiente a un par prefijado. En cada posición de bobinado hay un elemento de fricción —un anillo de fricción en los ejes de chaveta o un mecanismo de bolas en los ejes de bolas— que patina cuando la tensión supera el valor ajustado. Ese deslizamiento iguala la tensión en todo el juego de bobinas, algo que un eje neumático rígido no consigue porque obliga a todos los núcleos a girar a la misma velocidad.

El eje de fricción diferencial de XW Machinery emplea anillos de fricción independientes en cada estación de núcleo, de modo que una sola estación desgastada puede revisarse sin desmontar el eje completo. Para el corte longitudinal a alta velocidad, el diseño de bolas reparte la carga entre más puntos de contacto y suele trabajar más frío que el diseño de chaveta; más adelante comparamos ambos procedimientos de reparación.

Señales de que su eje diferencial necesita reparación

Detectarlas a tiempo convierte la reparación del eje diferencial en una intervención breve en lugar de una parada imprevista:

• Dureza desigual de las bobinas dentro del mismo juego: unas salen duras y otras blandas.
• Núcleos telescopados o desplazados: la banda se mueve lateralmente sobre el núcleo durante el rebobinado.
• Fugas de aire en el elemento expansible o en los tapones extremos.
• Gran variación del par de deslizamiento entre estaciones de un mismo eje.
• Anillos de fricción vidriados, contaminados o agrietados.

Síntoma	Causa probable	Primera acción
Un núcleo bobina flojo	Anillo de fricción desgastado o contaminado en esa estación	Limpiar o sustituir ese anillo
Todo el juego desigual	Desgaste desigual de los anillos / ajuste de par incorrecto	Reacondicionar todos los anillos y reajustar el par
El eje no sujeta el núcleo	Fuga en la junta del tapón extremo / plaqueta rota	Reasentar la junta o sustituir el tapón extremo
El par de deslizamiento varía	Bolas sucias o cara del anillo vidriada	Desmontar, limpiar y engrasar de nuevo

Cómo reparar un eje diferencial: paso a paso

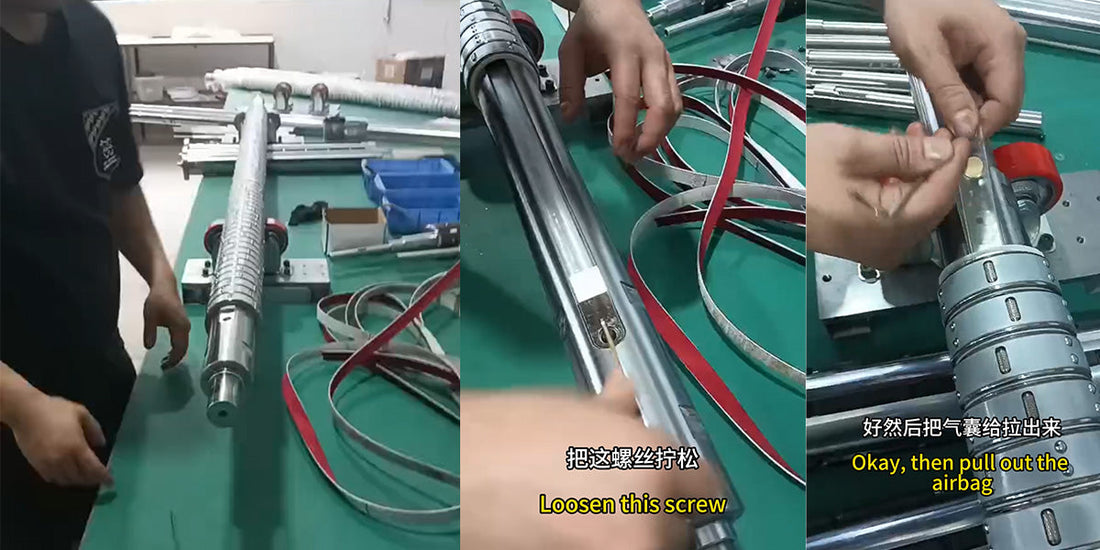

Una reparación metódica del eje diferencial evita el error clásico de cambiar piezas que no hacían falta. Vea el vídeo de servicio de ejes diferenciales de XW Machinery antes de comenzar el procedimiento de reparación.

Demostración de mantenimiento y servicio de ejes diferenciales XW Machinery para aplicaciones de corte longitudinal y rebobinado.

1. Bloquee y señalice la rebobinadora. Libere el aire residual y confirme que el eje está sin presión.
2. Retire el eje y colóquelo sobre un banco de trabajo limpio. Desínflelo por completo y marque cada estación de núcleo para poder devolver las piezas a su misma posición.
3. Desmonte los tapones extremos y extraiga el manguito exterior. Inspeccione el cuerpo del eje en busca de rayaduras, corrosión o un descentramiento superior a la tolerancia de catálogo.
4. Revise los elementos de fricción. En los ejes de chaveta, compruebe si cada anillo de fricción está vidriado o agrietado; en los de bolas, revise las bolas y la pista en busca de picaduras.
5. Limpie y sustituya las piezas desgastadas. Lave con disolvente las piezas reutilizables, sustituya todo anillo que haya perdido su cara de fricción y monte el tipo de anillo correcto para ese eje.
6. Engrase de nuevo y vuelva a montar. Aplique la grasa especificada con moderación: el exceso de grasa atrae el polvo de la banda y altera el par de deslizamiento.
7. Pruebe en banco antes de montarlo. Haga girar el eje y confirme que cada estación patina con un par uniforme y repetible. Si no puede verificar el par con un mandril de prueba, consulte a XW Machinery la especificación exacta de su modelo.

Si opta por una sustitución completa en lugar de una reparación, el eje neumático diferencial para corte longitudinal es la solución estándar de XW Machinery, directamente intercambiable en la mayoría de las cortadoras-rebobinadoras.

Sustitución de los anillos de fricción diferenciales

El anillo de fricción es la pieza de desgaste que se sustituye con más frecuencia, y elegir el anillo que corresponde al tipo de eje es la regla más importante de la reparación de un eje diferencial. Un eje de chaveta requiere un anillo de bloqueo por chaveta que se asiente en el chavetero; un eje de bolas necesita un anillo de bloqueo por bolas dimensionado para la pista de bolas.

• Anillo de fricción diferencial: el anillo de servicio general para posiciones de corte longitudinal y rebobinado.
• Anillo de fricción diferencial de bloqueo por chaveta: diseñado para fijarse a los ejes de chaveta y evitar que el buje gire sobre sí mismo.
• Anillo de fricción diferencial de bloqueo por bolas: desarrollado para ejes de bolas, donde la carga se reparte entre todo el juego de bolas.

Sustituya los anillos como juego completo cuando el par varíe más de la tolerancia indicada en el manual de la máquina, no de uno en uno; de lo contrario, el problema pasará a la siguiente estación.

Ejes de bolas frente a ejes de chaveta: diferencias de reparación

Los dos tipos habituales de eje diferencial se reparan de forma distinta, así que confirme cuál tiene antes de pedir repuestos.

• Un eje diferencial de bolas emplea bolas sueltas entre las pistas interior y exterior. La reparación consiste en limpiar la pista, comprobar el diámetro de las bolas y montar un anillo de bloqueo por bolas equivalente. Tolera velocidades más altas, pero exige una limpieza cuidadosa.
• Un eje diferencial de chaveta utiliza un buje chaveteado y un anillo de fricción. Su reparación suele ser más sencilla: se retira el anillo usado, se asienta el nuevo anillo de bloqueo por chaveta y se aprietan los tapones extremos al par indicado. Resulta más fácil de revisar en campo con herramientas básicas.

Errores habituales que conviene evitar

Estos son los fallos que vemos con más frecuencia en los ejes que nos devuelven:

• Mezclar tipos de anillo: un anillo de bloqueo por chaveta en un eje de bolas (o al revés) destruye el control del deslizamiento.
• Engrasar en exceso: la grasa sobrante acaba en la cara de fricción y modifica el par.
• Ignorar la tolerancia del diámetro interior del núcleo: los núcleos desgastados hacen que el eje patine sobre el núcleo en lugar de hacerlo en el anillo.
• Reutilizar tapones extremos agrietados: un ahorro aparente que termina en una fuga de aire.
• No verificar el par: montar anillos nuevos sin comprobar el par de deslizamiento solo reproduce el defecto original.

Cuándo conviene sustituir en lugar de reparar

La reparación de un eje diferencial tiene sentido mientras el cuerpo del eje esté en buen estado. Sustituya el eje cuando el cuerpo presente rayaduras más profundas de lo que admite el catálogo, cuando el descentramiento no se pueda corregir o cuando los fallos repetidos de los anillos apunten a una pista interior doblada o desgastada. Para anchos, disposiciones de núcleos o materiales no estándar, un eje diferencial a medida suele resultar más económico a lo largo de su vida útil que seguir remendando un eje estándar que no encaja.

Aplicaciones por sectores

Los ejes diferenciales demuestran su valor siempre que muchos núcleos deban bobinar con una tensión común sobre una misma barra: envase flexible, conversión de film y aluminio, papel, material para etiquetas, telas no tejidas, textil y corte longitudinal de electrodos de baterías de litio. Cualquier línea en la que los juegos de bobinas deban mantenerse parejos a alta velocidad se beneficia de un eje diferencial bien mantenido.

Preguntas frecuentes

P: ¿Puedo reparar un eje diferencial con herramientas básicas de taller? R: Sí, en la mayoría de las intervenciones en campo. Retirar los tapones extremos, limpiar la pista y sustituir los anillos de fricción solo requiere herramientas manuales corrientes. Únicamente necesitará un mandril de prueba o un medidor de par para verificar el par de deslizamiento; si no dispone de uno, consulte a XW Machinery la especificación de su modelo.

P: ¿Cada cuánto se deben sustituir los anillos de fricción diferenciales? R: Depende de la velocidad, del tipo de banda y del régimen de trabajo. Como norma, revise los anillos en cada parada de mantenimiento programada y sustituya el juego completo cuando el par de deslizamiento se aparte de la tolerancia indicada en el manual. Los anillos contaminados o vidriados deben cambiarse de inmediato, no limpiarse y reutilizarse.

P: ¿A qué par de deslizamiento deben ajustarse los anillos de fricción? R: El par se define en función de la banda, del núcleo y de la velocidad de la línea, y varía según el modelo. XW Machinery suministra el rango de par correcto con cada eje; indíquenos su modelo y las características de la banda para obtener el valor exacto en lugar de calcularlo por aproximación.

P: ¿Qué eje es más fácil de revisar, el de bolas o el de chaveta? R: Los ejes de chaveta suelen ser más sencillos de reparar en campo, porque el anillo se desliza sobre el chavetero y los tapones extremos se aprietan sin complicaciones. Los ejes de bolas trabajan más fríos a mayor velocidad, pero requieren una limpieza más cuidadosa de la pista de bolas durante la reparación.

Conclusión y siguiente paso

Aprender a reparar un eje diferencial —diagnosticar el deslizamiento, sustituir los anillos de fricción adecuados y verificar el par— permite que la cortadora-rebobinadora siga produciendo bobinas parejas y bien apretadas en lugar de material de descarte. Elija el tipo de anillo según el tipo de eje, sustitúyalos por juegos completos y reacondicione el eje solo mientras su cuerpo esté en buen estado.
